Desain Arsitektur Baterai EV Terdistribusi: Solusi Moduler 280 kWh untuk Kendaraan Listrik Kinerja Tinggi

penyusunan batere ev

Dalam dunia rekayasa kendaraan listrik (Electric Vehicle / EV) modern, terutama pada konversi kendaraan komersial berat atau kendaraan khusus berkinerja tinggi, tantangan terbesar bukanlah sekadar memasang motor listrik, melainkan bagaimana mengelola ruang dan distribusi bobot dari bank baterai berkapasitas besar. Seringkali, kapasitas masif seperti 280 kWh tidak dapat ditempatkan dalam satu wadah tunggal karena keterbatasan dimensi sasis, titik berat kendaraan (center of gravity), serta manajemen termal.

Solusi atas tantangan ini adalah arsitektur baterai terdistribusi (distributed battery packs), di mana modul-modul sel baterai dibagi ke beberapa lokasi strategis pada sasis kendaraan dan dihubungkan secara cerdas melalui jaringan komunikasi data yang terintegrasi dengan Battery Management System (BMS).

Konsep dan Keunggulan Baterai Terdistribusi pada EV

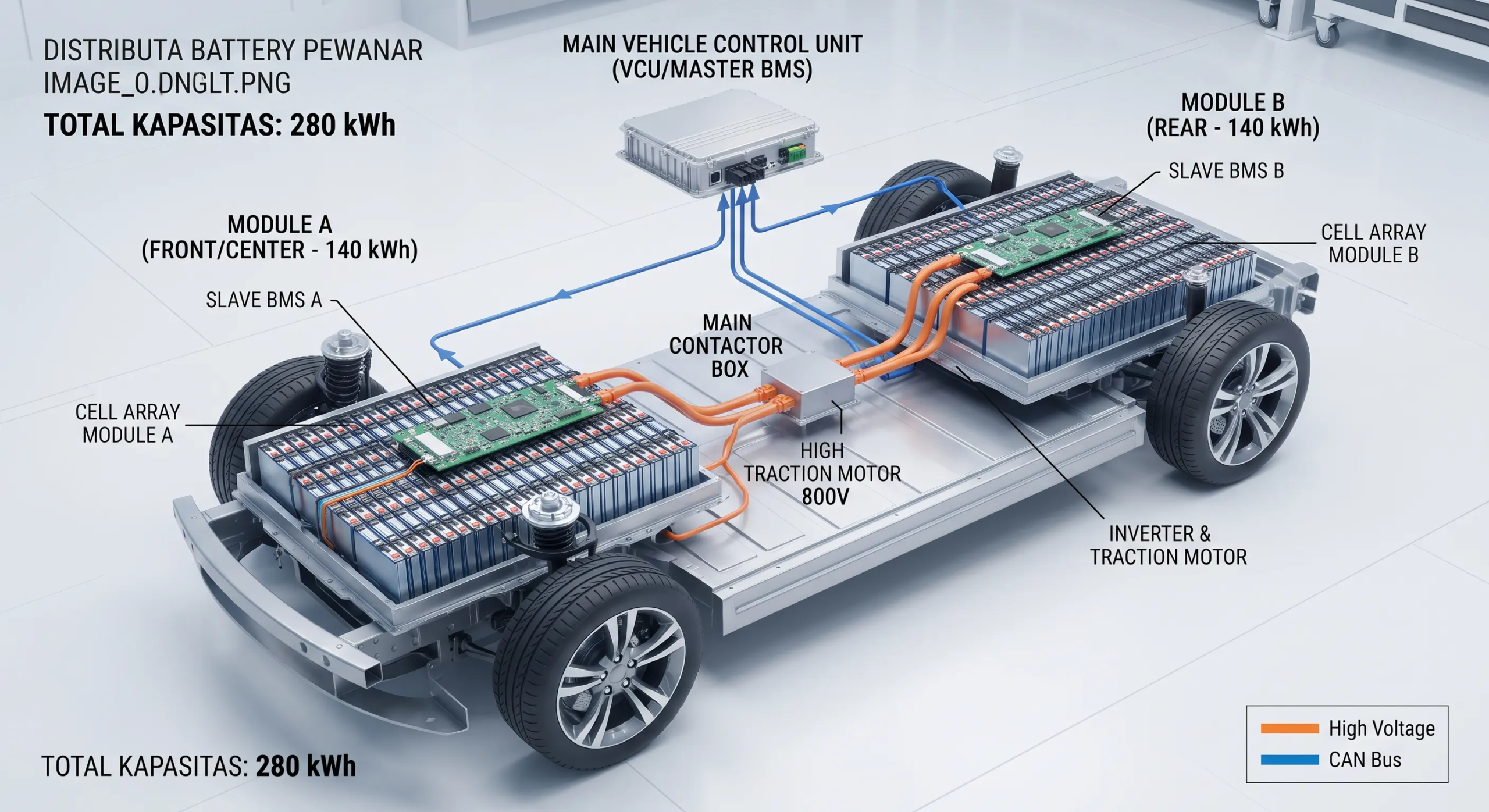

Penyusunan baterai yang dibagi ke beberapa lokasi (misalnya sebagian di bawah lantai kabin tengah dan sebagian di kompartemen belakang atau depan) menawarkan beberapa keunggulan teknik utama:

1. Optimalisasi Ruang (Space Utilization)

   Memanfaatkan rongga-rongga kosong pada sasis kendaraan konvensional tanpa harus merusak struktur utama kerangka.

2. Distribusi Bobot yang Seimbang (Weight Distribution)

   Mencegah penumpukan beban di satu titik yang dapat merusak kestabilan suspensi dan handling kendaraan.

3. Manajemen Termal yang Lebih Baik

   Modul yang disebar mengurangi risiko thermal runaway masif karena panas terkonsentrasi di satu titik tertutup.

Spesifikasi Teknis Sistem Baterai 280 kWh Multi-Lokasi

Sistem 280 kWh berbasis sel LFP memerlukan konfigurasi seri-paralel yang tepat:

• Tegangan Nominal Sistem

  Umumnya beroperasi pada rentang 400V hingga 800V agar kompatibel dengan inverter dan motor traksi EV komersial.

• Pembagian Modul

  • Modul Lokasi A (Depan/Tengah)

    140 kWh (Menyuplai setengah kebutuhan energi total).

  • Modul Lokasi B (Belakang)

    140 kWh (Menyeimbangkan beban poros roda belakang).

• Koneksi Antar-Modul

  Menggunakan kabel high-voltage berstandar otomotif berisolasi tinggi serta konektor tahan air dan getaran (IP67).

rangkaian konversi ev 1

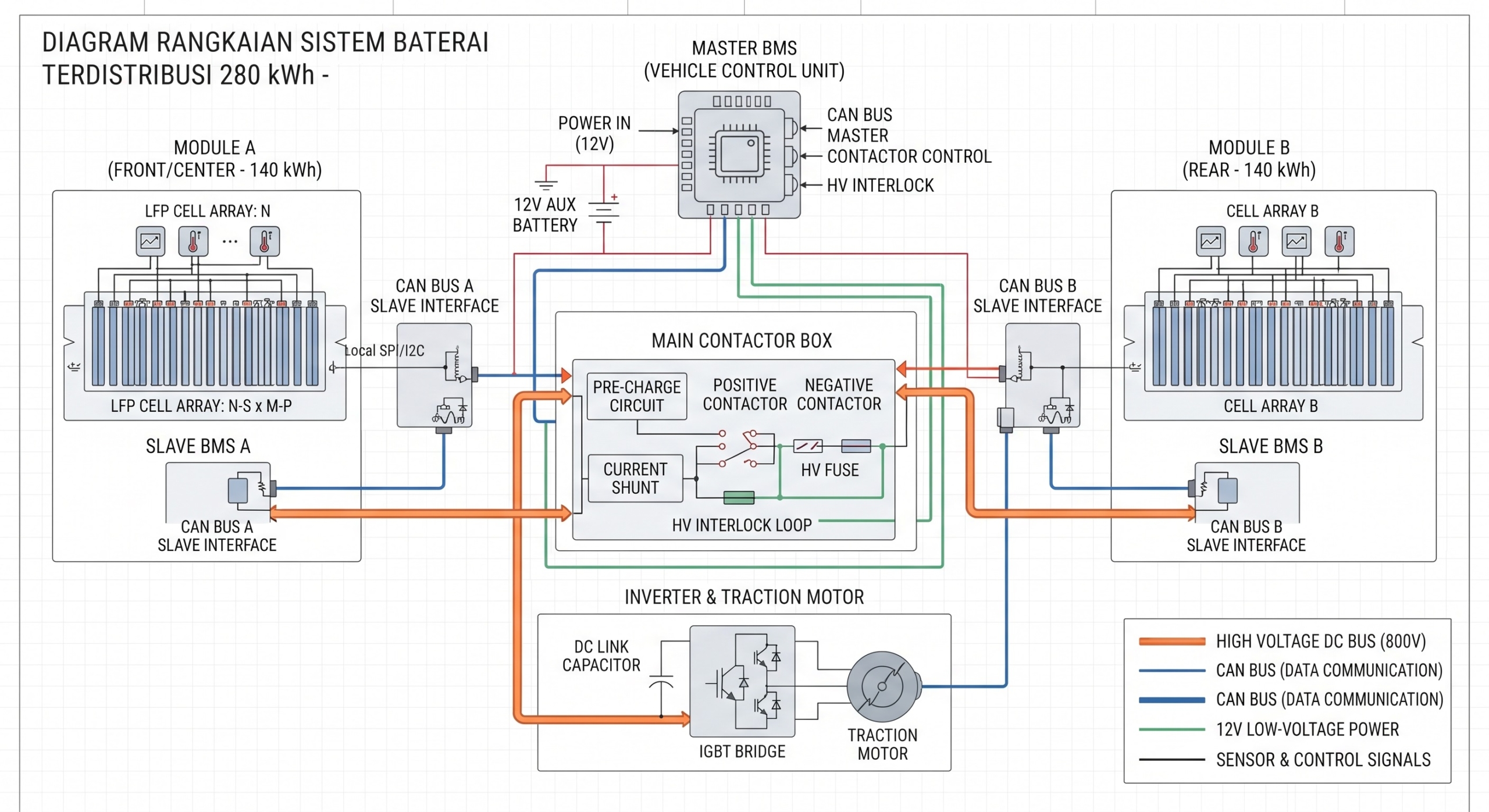

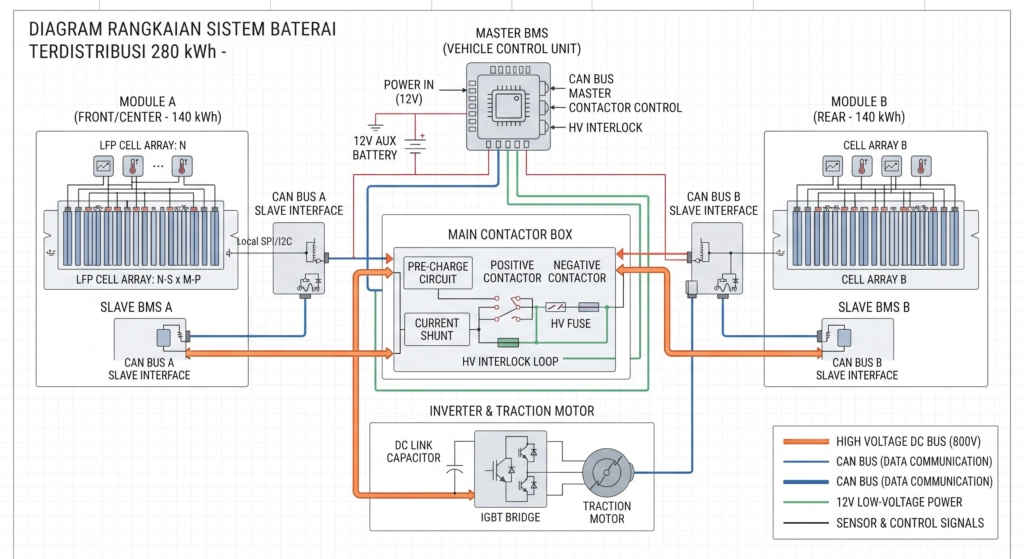

Skema Rangkaian Sel Baterai 280 kWh & BMS Terdistribusi

Berikut adalah representasi skematik arsitektur sistem baterai terdistribusi berkapasitas 280 kWh yang terhubung ke unit penggerak EV:

+--------------------------------------------------------------------------+
|                        SISTEM KENDALI UTAMA (EV VCU)                     |
+--------------------------------------------------------------------------+
       | CAN Bus (Data Komunikasi)                | CAN Bus
       v                                          v
+-----------------------------+            +-----------------------------+
|    SLAVE BMS - MODUL A      |            |    SLAVE BMS - MODUL B      |
|    (Lokasi Depan / 140 kWh) |            |    (Lokasi Belakang / 140 kWh)|
+-----------------------------+            +-----------------------------+
       | Sel Baterai Series/Paralel                | Sel Baterai Series/Paralel
       v                                           v
+-----------------------------+            +-----------------------------+
| [Cell]-[Cell]-[Cell]...     |            | [Cell]-[Cell]-[Cell]...     |
+-----------------------------+            +-----------------------------+
       |                                           |
       +------------------- DC Bus Utama ----------+
                           (High Voltage 400V - 800V)
                                   |
                                   v
                      +--------------------------+
                      |    MAIN CONTACTOR BOX    |
                      +--------------------------+
                                   |
                                   v
                      +--------------------------+
                      | INVERTER & MOTOR TRAKSI  |
                      +--------------------------+

Penjelasan Skema:

• Slave BMS

  Setiap lokasi penyimpanan baterai (Modul A dan Modul B) dilengkapi dengan papan Slave BMS mandiri yang memantau tegangan tiap sel, suhu internal, dan arus masuk/keluar secara real-time.

• Master Controller / VCU

  Mengumpulkan data dari seluruh Slave BMS melalui jalur komunikasi CAN Bus untuk memastikan keseimbangan energi (cell balancing) dan pengamanan darurat jika terjadi (anomali) suhu atau voltase.

• High Voltage DC Bus

  Menyalurkan arus listrik tegangan tinggi dari kedua lokasi modul secara paralel menuju kotak kontaktor utama sebelum diteruskan ke inverter motor listrik.

Kesimpulan

Penyusunan baterai EV secara terdistribusi dengan kapasitas 280 kWh memerlukan ketelitian tinggi dalam aspek teknik elektro, keselamatan mekanis, dan protokol komunikasi data. Dengan pendekatan modular ini, performa kendaraan listrik tetap optimal, aman, serta memiliki daya tahan jangka panjang yang handal untuk kebutuhan industri maupun konversi kendaraan berat.
